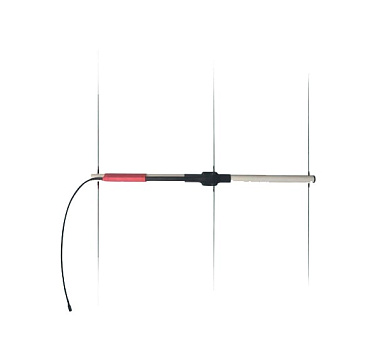

Антенна Лось Моби (Bark-Y3M-400)

Для использования быстросъемного варианта необходим специальный переходник.

Антенны Лось Моби-400 (LORA Bark-Y3M-400) - лидеры по соотношению компактность/дальность. Предназначены для дальнего приёма сигналов от датчиков систем Гармин Альфа/Астра - DC-30, DC-40, DC-50, T5, TT15. Усреднённая дальность составляет 400% и 450% соответственно.

Антенны Лось-Моби - МОЖНО носить в рюкзаке!
Их вес всего 270 г.!
Транспортные габариты: 53 х 4/5 х 4/5 см.

Антенны быстро-сборные (~ 2 мин.), В транспортном положении все элементы и кабель помещаются внутрь бума, закрывающегося с торцов пробками (ЗАДНЯЯ пробка - съёмная).

Вариант антенны Лось Моби (ЛМ) ЛМ25-400 - это приоритет на комфортность (бум - труба Ø 25мм, кабель 5мм).

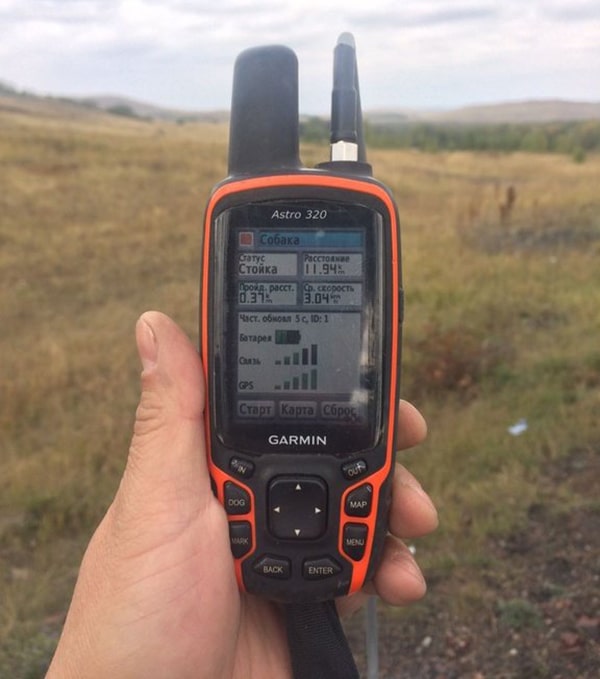

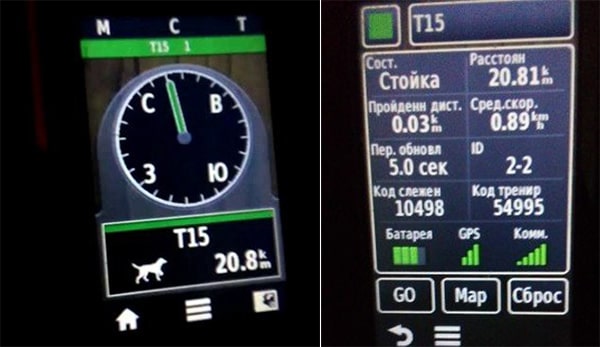

Максимальная дальность приёма - зависит от ландшафта и достигает 40 км (рекорд 54км).

Технические параметры Лось-Моби-400

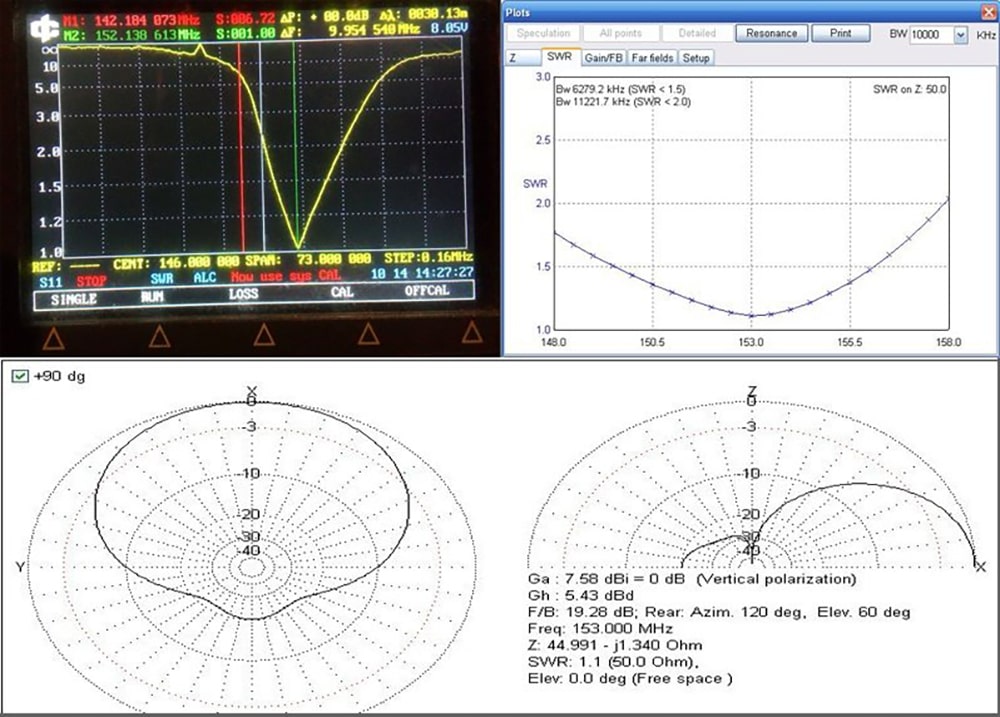

• Усиление ~ 7.0 dBi, F/B ~18 dB.
• Рабочие габариты антенны: 53 х 99 х 4/5 см.
• Транспортные: 53 х 4/5 х 4/5 см.
• К навигатору Гармин Астро/Альфа, антенна подключается кабелем RG-58 длиной ~ 0,6 метра.
• Разъём SMA(m) - удлинённый, позволяет легко закручивать его даже в перчатках.

Опционально

• яркий (оранжевый) чехол - служит для защиты и транспортировки антенны и кабеля.
• лёгкие телескопические мачты (fiberglass или carbon) - позволяют установить антенну выше, что добавляет ещё 5-10% дальности.
• кабель-удлинитель - позволяют установить антенну выше, а навигатор держать в руках.

Правила пользования антенной

1. Снять заднюю пробку и аккуратно достать из бума элементы антенны.
2. Собрать антенну пользуясь цветной маркировкой элементов.
3. Подключить антенну к навигатору и направить* в сторону где предполагается собака

*Направление макс. приёма у этих антенн совпадает с продольной осью бума.
Т.е. в сторону собаки должен быть направлен конец бума с несъёмной пробкой.
Другими словами: бум антенны должен быть всегда параллелен земле.
А спицы (элементы) могут быть под ЛЮБЫМ углом к плоскости земли.

* Антенна ИМЕЕТ встроенную защиту от "статики" и внеполосного шума, поэтому её использование с навигатором НЕ снижает надёжность системы. Тем не менее - запрещается направлять антенну на источники мощных радио-излучений, таких например, как радиостанции с мощностью выше 5Вт. При работе антенны на мачте (от 3-х метров и выше) ограничений на близость работающих станций нет.

** Для беспроблемного пользования рекомендуется: пару раз, собрать-разобрать антенну в удобном месте при хорошем освещении!

Складывание антенны

Складывать антенну, убирать элементы в бум после пользования, следует так:
1. кабель,
2. три элемента - резьбой вниз
3. оставшиеся элементы - резьбой вверх.

Продвинутым пользователям:

Увеличить дальность ещё на ~3-5% можно, выбрав в опции "Fine Tune" - версию своего навигатора.

! Антенны серии "Лось" - абсолютные лидеры среди конкурентов по всем параметрам!

! Для максимальной дальности - антенна должна быть в свободном пространстве и чем выше, тем лучше. Бум антенны должен быть ВСЕГДА параллелен земле, а плоскость элементов можно менять, если ошейник не найден сразу.

Дальность может быть увеличена ещё на 5-10% за счет подьёма антенны на высоту 3-6 метров. Для этой цели СТВ-Урал предлагает лёгкие стеклопластиковые (fiberglass) и углепластиковые (carbon) суперлёгкие телескопические мачты длиной от 2,2 до 5 метров и кабель-удлинитель. Поднимать мачту следует только вертикально - последовательно выдвигая телескопические звенья.

* Антенна имеет встроенную защиту от разрядов статического электричества и внеполосных радиоизлучений, поэтому её использование с навигатором абсолютно безопасно. Тем не менее, для защиты приёмника Гармин Астро/Альфа от повреждения - запрещается направлять антенну на работающие рации. При работе антенны на мачте (от 3-х метров и выше) ограничений на близость работающих станций сбоку и сзади нет.
